リバースエンジニアリング
現物から３DCADデータを作成
リバースエンジニアリングとは、３Dスキャナを用いて部品などの『現物』から『３DCADデータ』を作成するサービスです。
古い部品だと、開発当時には図面が『データ』ではなく『紙媒体』で管理されており紛失してしまっていたり、部品の製作をお願いしていた会社が既に無くなっていて、図面や３Dデータが入手できなくなってしまうことがあります。様々な理由で図面や３Dデータが無く困った場合にオススメのサービスです。
お客様よりお預かりした部品などの『実物』を３Dスキャンで読み取り、形状データ(STL形式)を取得します。その形状データを弊社スタッフが３DCAD形式のデータに仕上げます。3D化したデータはCADの中間ファイル(STEPやPARASOLID等)にして納品させていただきます。図面での納品も可能です。
「かなり古い部品で図面を紛失してしまった・・・」など
部品などの実物から図面や３Dデータを作成したい場合にご依頼ください。

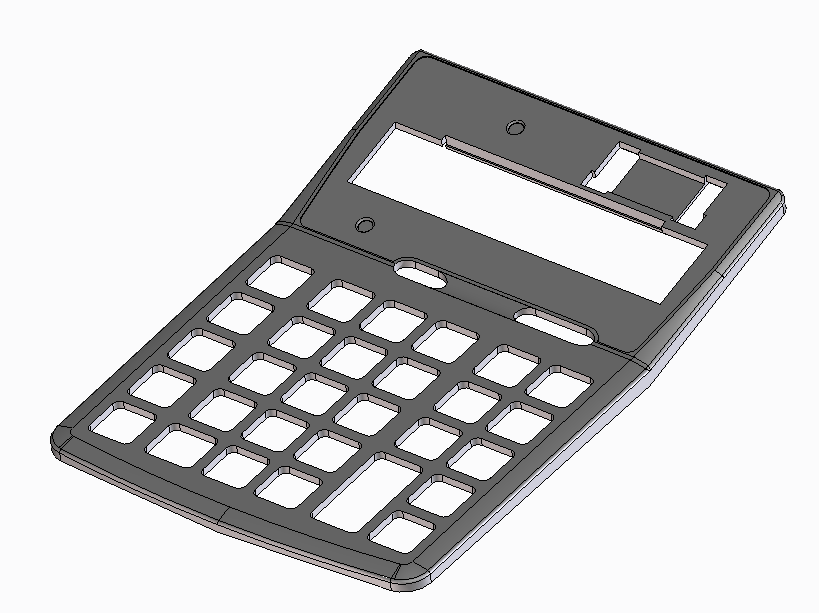

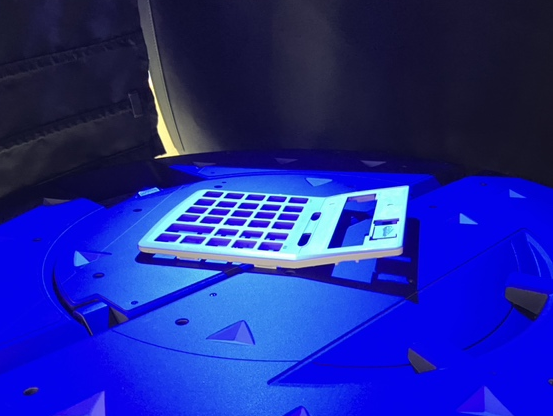

電卓の外装部品をリバースエンジニアリングし３DCADデータを製作した事例です。
お手持ちの部品の実物を元に３DCADデータを作成します。３Dスキャナを用いて『現物』から３Dデータを作成するため、一からモデリングするよりも効率よく３DCADデータを作成できる場合が多く、納期面・コスト面でメリットが期待できます。
古い部品だと、開発当時には図面が『データ』ではなく『紙媒体』で管理されており紛失してしまっていたり、部品の製作をお願いしていた会社が既に無くなっていて、図面や３Dデータが入手できなくなってしまった等、様々な理由で図面や３Dデータが無くなった場合に、再作成できます。
３Dスキャナではスキャンできない部分がどうしても出てきますが、三次元測定機などの各種測定器を用いて測定して３DCADデータに反映します。各種の測定器が揃っているのもゼンの特徴です。

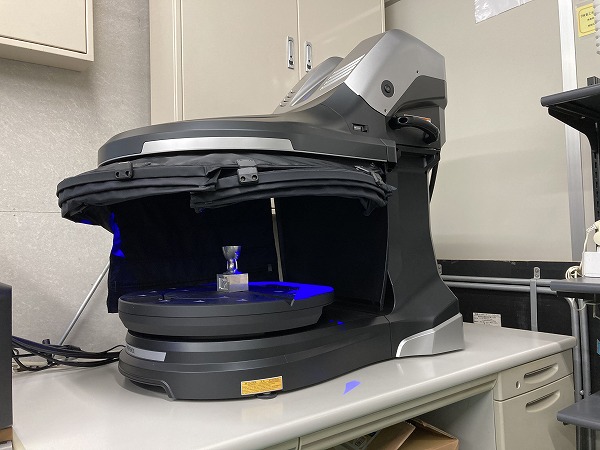

部品などをスキャンして形状データ(STL形式)を取得する設備です。この形状データの品質の良し悪しが、３Dデータの作成に影響します。
ゼンでは、測定にも用いる３Dスキャナで高精細な形状データを作成します。
部品の正確な寸法を計測して、３DCADデータに反映いたします。
また、３Dスキャナではスキャンできない部分がどうしても出てきます。そういった部分でも、各種の測定機を用いて形状の寸法を測定し、３Dデータを作成します。
３次元のモデルは基本的に各種の３DCADを用いて制作します。３DCADで２D図面から３Dモデルの制作はもちろん可能ですが、３Dモデルを２D図面に変換することも可能です。
弊社の営業担当者やホームページのお問合せ画面からお見積のご依頼をお願いします。リバースエンジニアリング対象の写真やだいたいの大きさの情報をいただけるとスムーズです。
リバースエンジニアリング対象の現物をゼンにご送付いただきお見積りします。この時、３Dデータの使い道やご納品の形式などをお伺いいたします。
お見積り内容をご確認いただき、問題が無ければご発注いただきます。
お預かりした部品を元に３Dスキャナ等の設備を用いて、３DCADデータを製作します。
製作した３DCADデータを納品させていただきます。必要により図面の納品も可能です。また、３DCADデータを元にして部品の製作も承っております。
