【重要!】治工具のお知らせ!!

夏も終わり秋本番といった中、皆様いかがお過ごしでしょうか?



スポーツ読書食欲なんて言いますが、今回はそんな秋真っ盛りの中、

株式会社ZENの精鋭達の活動を中心にお伝えしていきたいと思っております。





この度【FEATURE】しますのは茨城工場に拠点を置きます治工具部隊です。

治工具の案件は弊社でも、お取り扱いの件数も多く製作品目は多岐に渡り実績があります。

ただ、治工具とは!!と一言では伝えきれないところもあります。

かくいう私もその一人でこの案件はどこまで実現可能なのかと悩む事も少なくありません。







そんなこんなで今回は、探求心の秋と称して治工具の勉強を兼ねて弊社で加工実績のある物の

紹介を交えつつ今回は少しまじめに記事を綴りたいと思います。

この記事をご覧いただければ治工具の案件は

【ZENに急げ!!】

となる事間違いなしです。











という事で、まずは大まかにカテゴライズしていきましょう。









加工冶具、固定冶具

部品組み立て、検査工程において効率化を狙った冶具をお客様の要望に合わせて設計、製作致します。





検証冶具

試作部品や量産ぶひんの品質検査を行う装置を設計、製作致します。





デザインモック展示装置

外観や機能の検討・評価を行うモックや、様々なギミックを有するバラエティーに富んだ展示装置等を製作します。





モデリング

2Dもしくは現物を元に3Dモデルを作成致します。





大まかに分けて上の4種類に分類されます。







中でもご依頼の多いものが加工(固定)冶具や量産向け手工具(ドライバー等の工具に一工夫加工を加えた冶具)などが多く。

そのほかにも多数製作実績がありますので画像提供が可能なものをピックアップしてご紹介いたします。





スマートボール

・2019年機械要素技術展にて出品させて頂きました。

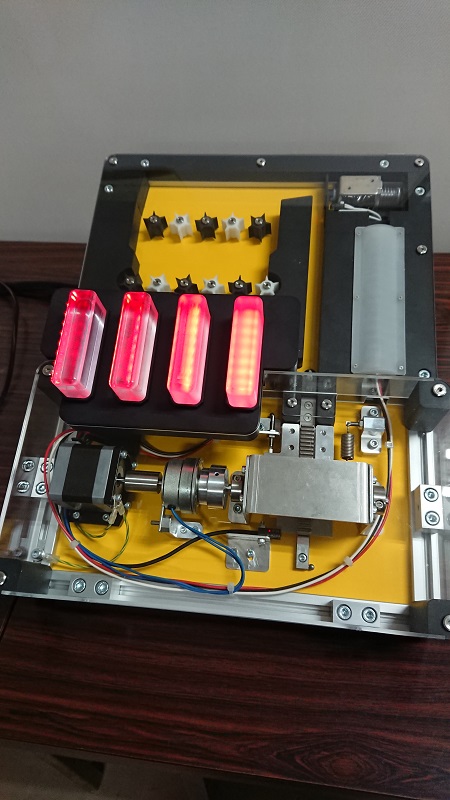

 ボタン操作ひとつでパチンコ玉を弾いて遊ぶスマートボールです。





・治工具で培った技術を数多く盛り込み、PRするために作られたサンプルです。

・検証装置等で用いる電子回路の設計・製作とマイコンやPLCなどで行う

 制御技術を一部応用しました。


・マイコンのプログラムによって、ボタン操作、ボールを打つ強さの可変、

 射出強さを決定するLEDによるルーレットボールを検知して飛び出す壁、

 ボールが入るゲートに応じて変わる光の演出を制御しています。



・このサンプルではボールの射出やLEDの制御をマイコンボードを用いて

 行っています。



・機構部分は加工治具や手工具などの設計・製作で培ったアイデアが盛り込まれています。

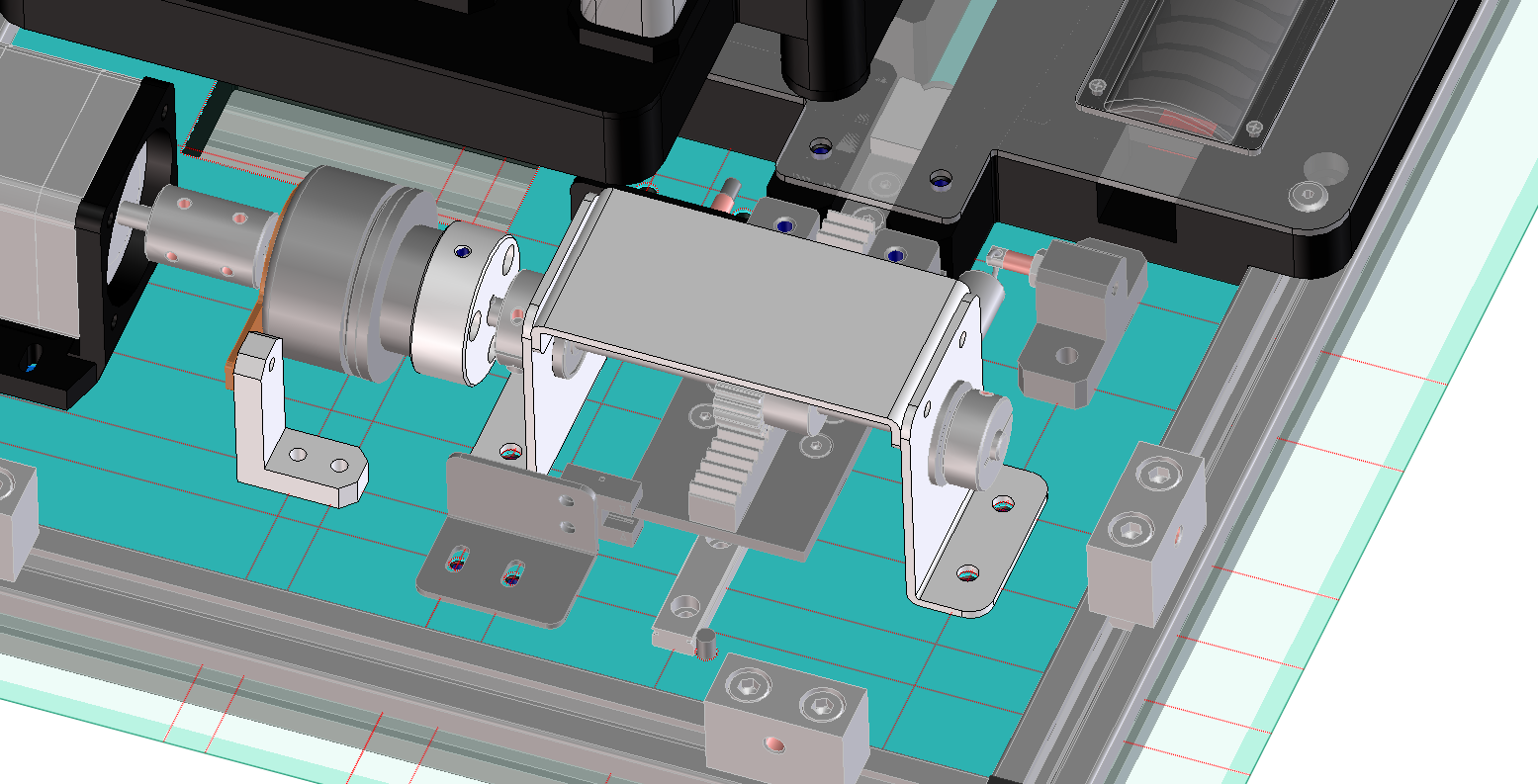

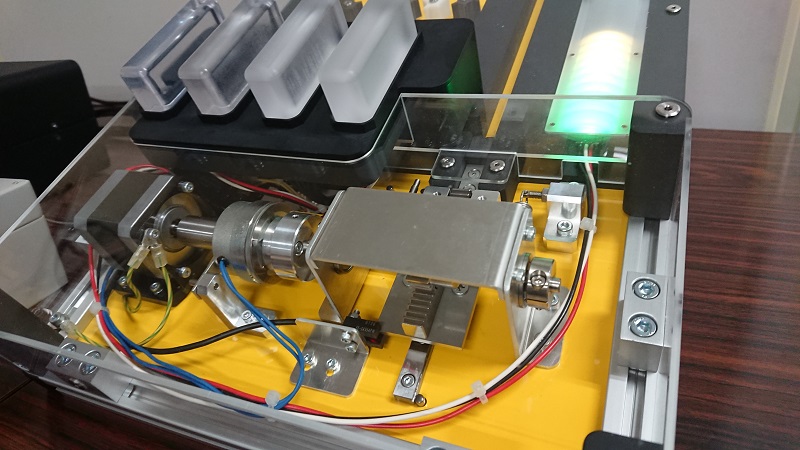

・ボールの射出はステッピングモーターと電磁クラッチを駆使して打ち出します。



・電磁クラッチで繋がれた軸が打ち子を巻き取ります。



・ルーレットによって決定した強さに応じてステッピングモーターの回転角が変化します。

 →すなわち打ち出す強さが変わります。



・モーターが止まった位置で電磁クラッチが離れることでバネが戻りボールが射出されます。



動画再生時間:17秒



2019年機械要素技術展に出品のスマートボールの動画です。





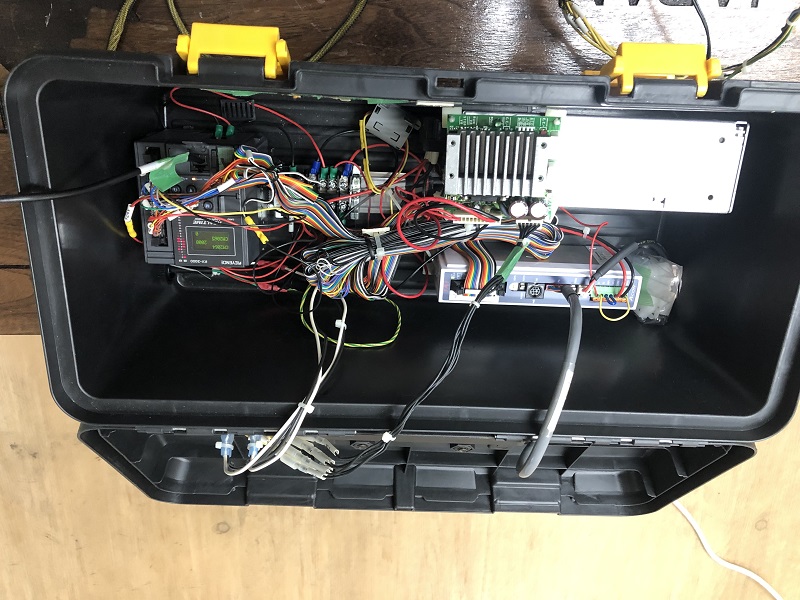

打検機

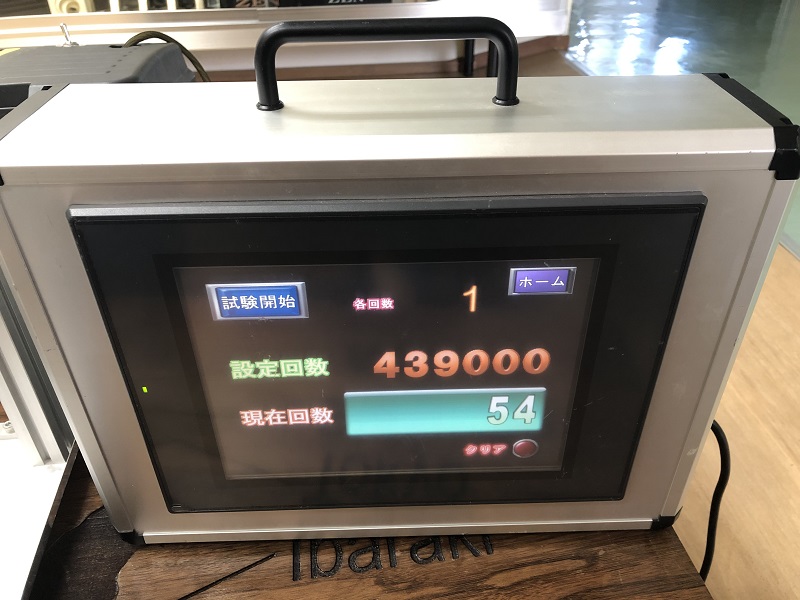

・メダルゲームなどのボタンの耐久試験を目的に製作。



・先端部分を変えたりボタン部分を変えれば色々な

 試験機に変えることも可能です。



・お値段以上●●●のCMなんかでもやっておりました。

動画再生時間:22秒





数々の展示会で出品させて頂いております、打検機の動画です。

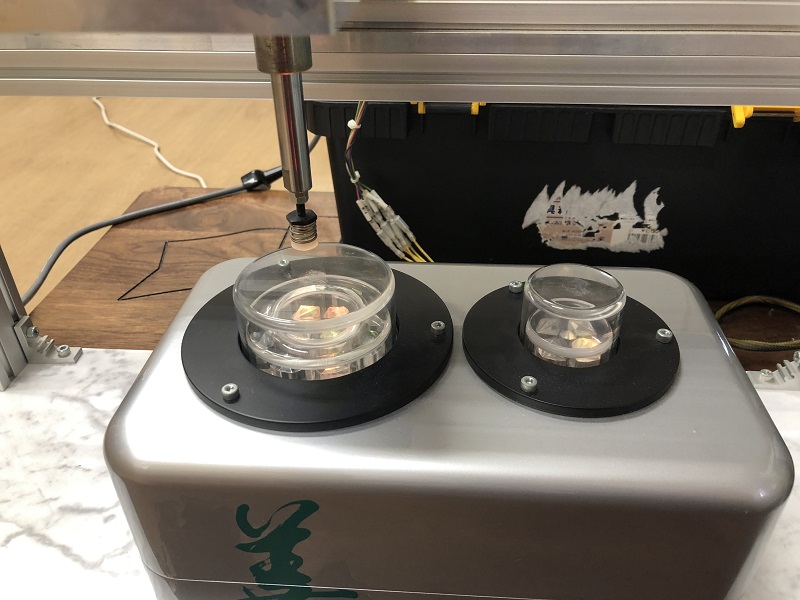

検査冶具

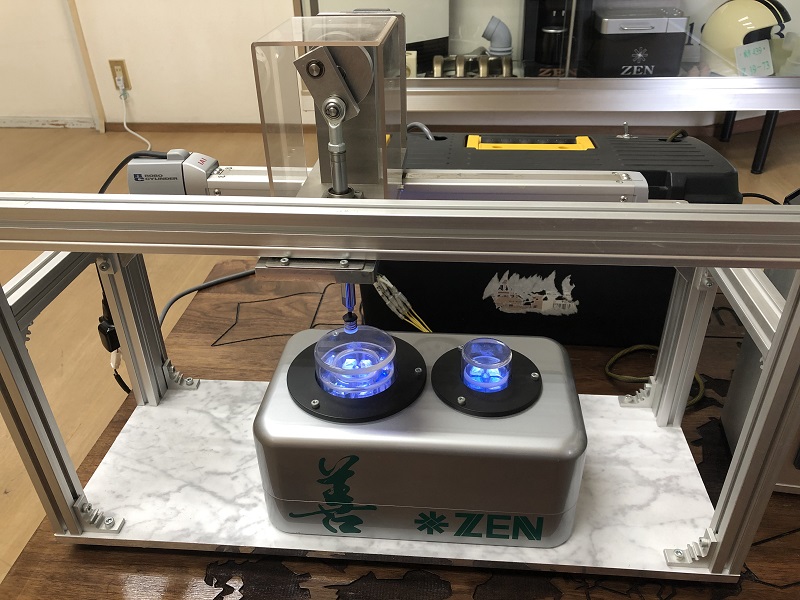

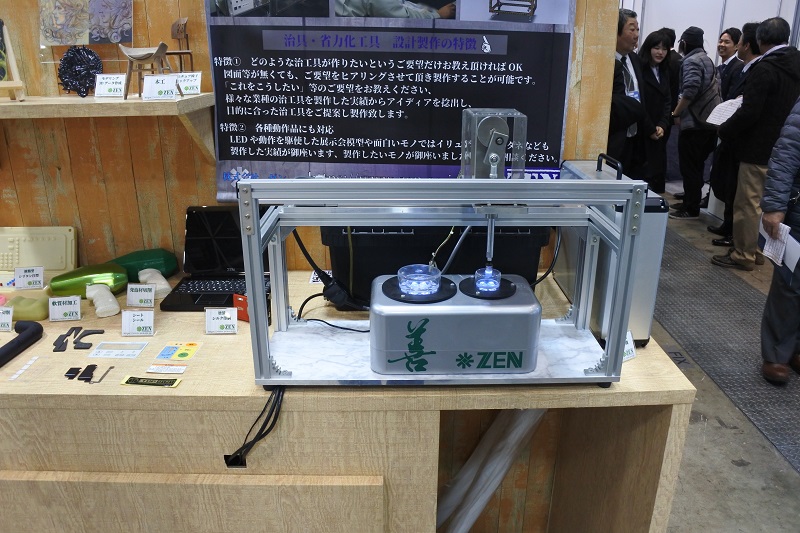

2019年機会要素技術展に

   出品させて頂きました

      検査用の治工具です。





・固定冶具のような役割も果たしており

 一石二鳥な治工具です。



・材質は、画像の物はケミカルウッドになりますが

 金属で作る事も出来ます。



・量産品の精度確認をするときに

 うってつけの治工具です。











モデリング

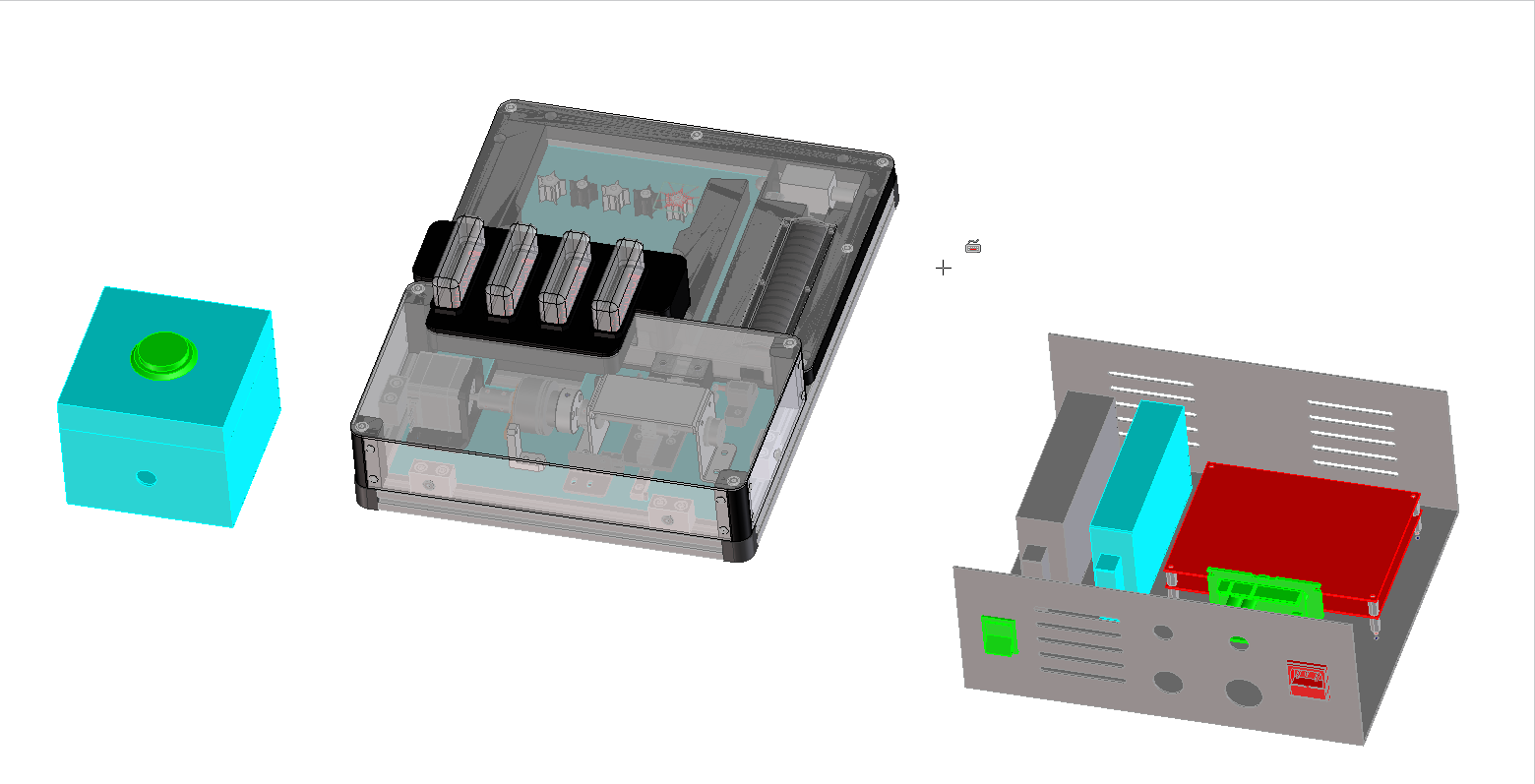

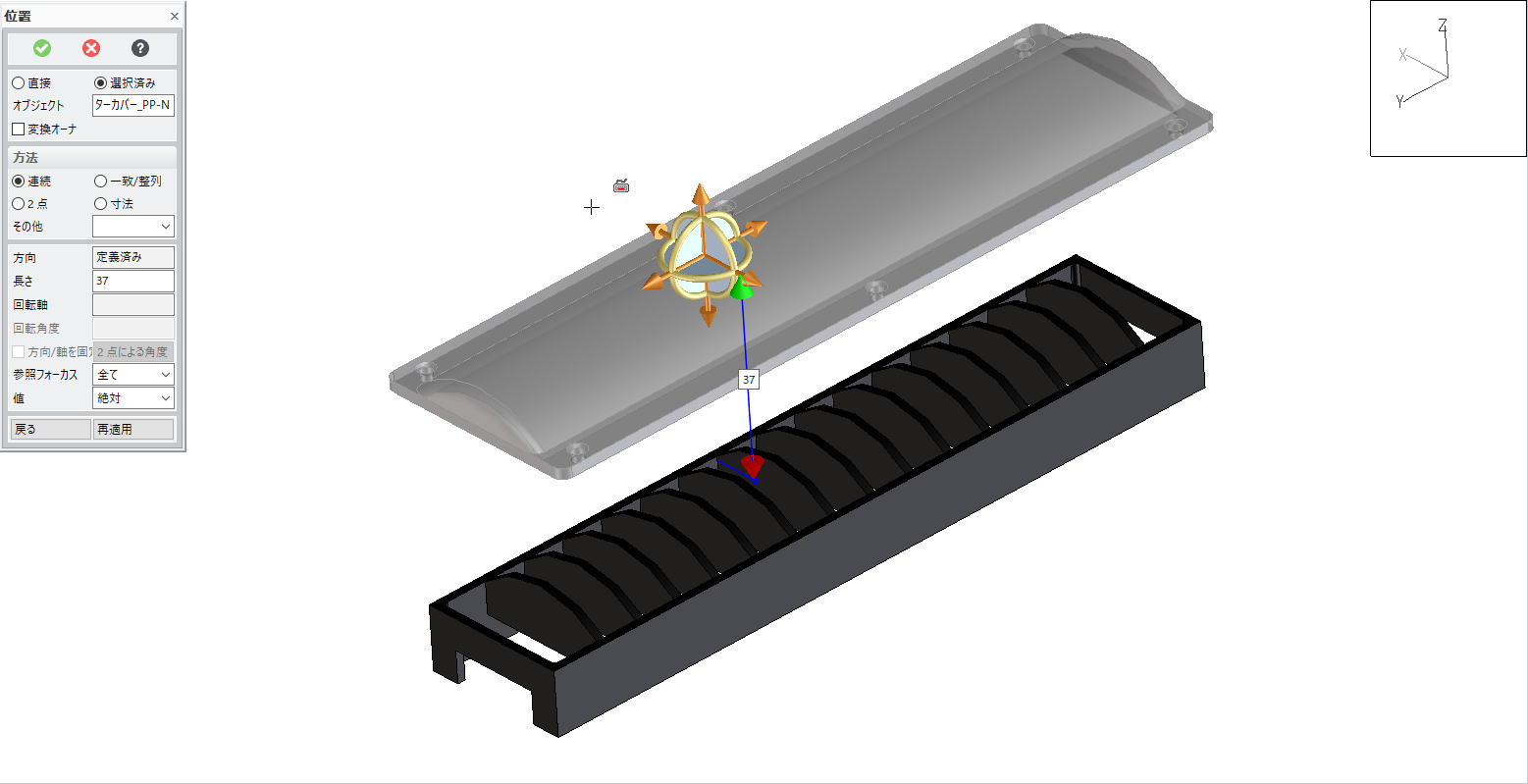

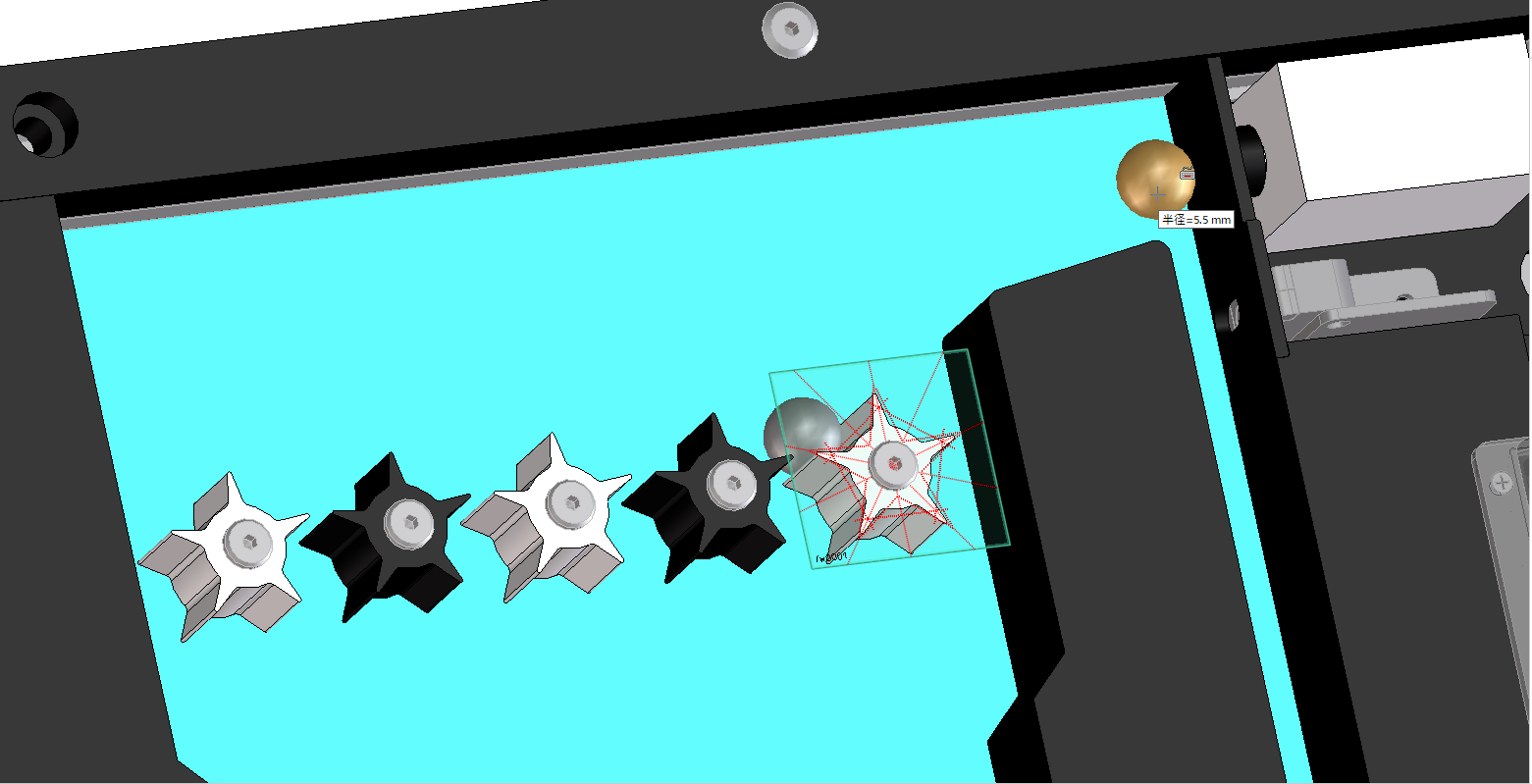

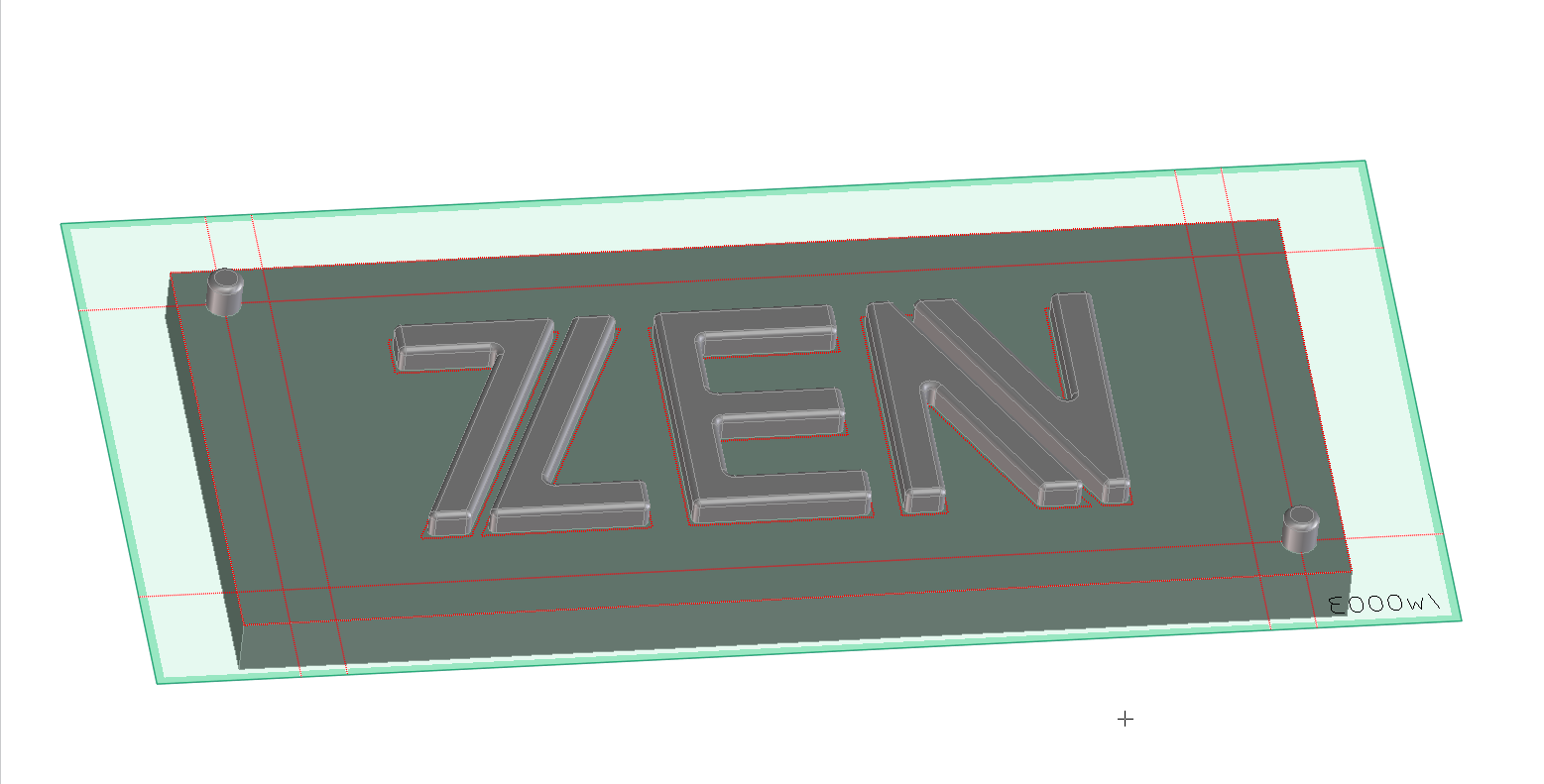

・上記スマートボールのモデリング。



・展示会向けという事もあり、治工具部隊の

 知識と技術が詰まった名機!!



・モデリング・プログラムもお手の物です。



・モデリング+図面を起こして欲しいなんてご依頼も

 承っております。





上記、画像以外にもいろいろと実績があります。

弊社ホームページに詳細がございますので是非下記画像をclickしてみてください。

本日は少々立ち入ったに内容にはなりましたが、少しでも弊社の取り組み、取り扱い商品が

伝われば良いなぁと思いご紹介させて頂きました。

ワンストップで開発段階からお手伝いできますのでお気軽にご相談頂ければと思います。

メルマガ見たよ!と言っていただければより親身になってご相談に乗っちゃいます!笑





以上、御一読頂き誠にありがとうございます。
